發布時間：2023-08-07 14:00:10

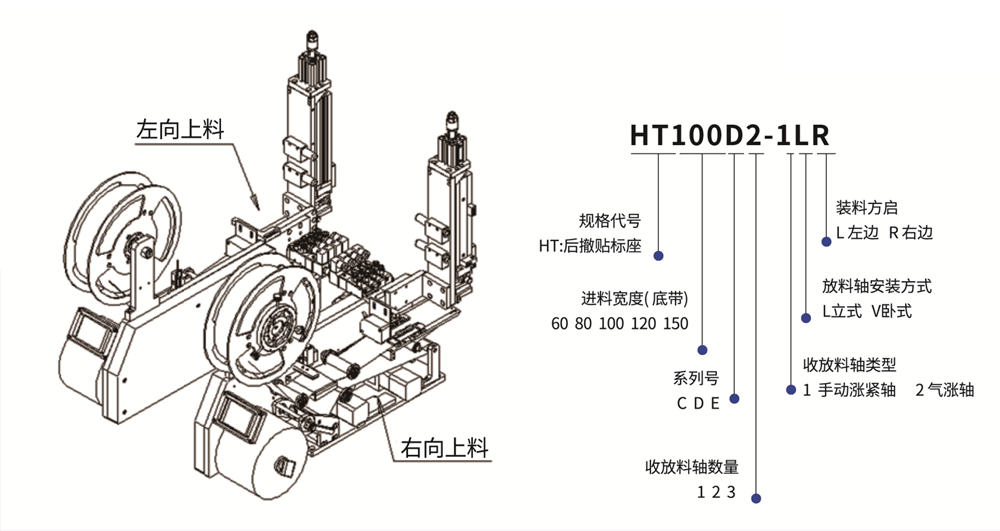

后撤貼標座
產品描述
參數
性能特點
整機一體化，內置32位高速處理器控制系統，可單機和連機使用。
今出標控制采用傳感器+軟件補償模式，即使用來料產品間距不準，也可以完美消除誤差.
包含前推模式和后撤模式，多功能使用。
后撤電機使用滾珠絲桿結構，后撤長度長短可調。
運行穩定，噪音低。
放料軸張力獨立可調，適合不用產品需求。
配置納米防粘平臺，使用壽命>30萬次。
配備一次出標多次后撤功能，用途廣泛
今出標控制采用傳感器+軟件補償模式，即使用來料產品間距不準，也可以完美消除誤差.
包含前推模式和后撤模式，多功能使用。
后撤電機使用滾珠絲桿結構，后撤長度長短可調。
運行穩定，噪音低。
放料軸張力獨立可調，適合不用產品需求。
配置納米防粘平臺，使用壽命>30萬次。
配備一次出標多次后撤功能，用途廣泛
GPIO對接圖
| 8 芯 航 空 插 座 |
針腳 | 針腳說明 |
| 1#—紅色 | +24V電源正極 | |
| 2#—藍色 | OV電源負極 | |
| 3#—棕色 | Y11-出標完成 | |
| 4#—白色 | Y12-后撤完成 | |
| 5#—綠色 | Y13-報警信號 | |
| 6#—灰色 | 12-后撤請求 | |
| 7#—黑色 | X13-出標請求 | |
| 8#—黃色 | X03-初始化 | |
| 功能說明 | ||
| 電源正極，直流24V輸入 | ||
| 電源負極，直流OV輸入 | ||
| 送料完成信號，低電平(NPN) | ||
| 后撤完成信號，低電平(NPN) | ||
| 報警異常信號，低電平(NPN) | ||
| 后撤請求信號，低電平(>100ms）有效 | ||
| 出標請求信號，低電平(>100ms)有效 | ||
| 復位初始化信號，低電平(>100ms)有效 | ||

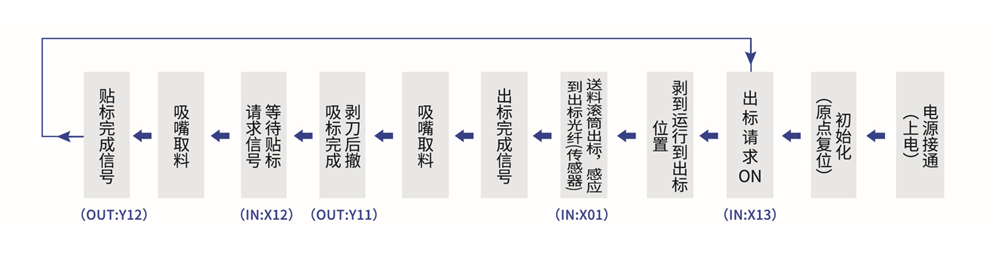

運行流程圖
參數
| 進料寬度 (底帶) |
60 | 80 | 100 | 120 | 150 |
| 上料方向 | 左向上料/右向上料 | ||||
| 剝標方式 | 后撤式剝離+吸標 | ||||
| 物料定位模式 | 光電感應+軟件補償 | ||||
| 接料平臺 | ≤100mm | ||||
| 送料精度 | 士0.2 | ||||
| 送料排數 | 士04 | ||||
| 產品間距 | 卷芯內徑:3寸(076.2);擋盤外徑:D250mm | ||||
| 出標長度 | DC24V5A(150W) | ||||
| 卷芯/卷徑 | 0.4-0.6MPa | ||||
| 電源 | GPIO(NPN信號) | ||||
| 通訊接口 | 步進電機 | ||||
| 安裝尺寸/型式 | 滾珠絲桿+步進電機 | ||||
| 剝料電機 | 可調氣缸 | ||||
| 光纖 | 1.0x1P | ||||
| 控制系統 | 4.3寸彩色觸摸屏 | ||||
| 控制面板 | 32位單片機 | ||||
| 機座質 | AL.6061 | ||||
| 糾偏裝置 | 手動張力調節 | ||||
| 放料軸張力 | 同步回收 | ||||
| 下收料 | 擋套導向糾偏 | ||||
