發布時間：2023-08-07 14:00:10
片料供料器
產品描述
參數
性能特點
整機一體化，內置32位高速處理器控制系統，可單機和連機使用。
出標控制采用傳感器+軟件補償模式，即使用來料產品間距不準，也可以完美消除誤差。
剝料時出標是吸標同步運行，平穩，準確的剝離產品。
移載模組使用滾珠絲桿結構，移載長度長短可調。運行穩定，噪音低。
放料軸張力獨立可調，適合不用產品需求。
配置膠板平面吸標平臺，硬度適宜，方便直接貼裝
出標控制采用傳感器+軟件補償模式，即使用來料產品間距不準，也可以完美消除誤差。
剝料時出標是吸標同步運行，平穩，準確的剝離產品。
移載模組使用滾珠絲桿結構，移載長度長短可調。運行穩定，噪音低。
放料軸張力獨立可調，適合不用產品需求。
配置膠板平面吸標平臺，硬度適宜，方便直接貼裝
GPIO對接圖
| 8 芯 航 空 插 座 |
針腳 | 針腳說明 | 功能說明 |
| 1#—紅色 | x20-出標請求 | 出標開始信號，低電平(>100ms)有效 | |
| 2#—藍色 | X21-停止請求 | 停止請求信號，低電平(>100ms)有效 | |
| 3#—棕色 | X22-復位請求| | 復位請求信號，低電平(>100ms)有效 | |
| 4#一白色 | X23-同步請求 | 同步運行信號，低電平(NPN) | |
| 5#一綠色 | Y4-送料完成 | 送料完成信號，低電平(NPN) | |
| 6#—灰色 | Y15-準備完成 | 初始化完成信號，低電平(NPN) | |
| 7#—黑色 | Y16-報警信號 | 報警異常信號，低電平(NPN) | |
| 8#—黃色 |

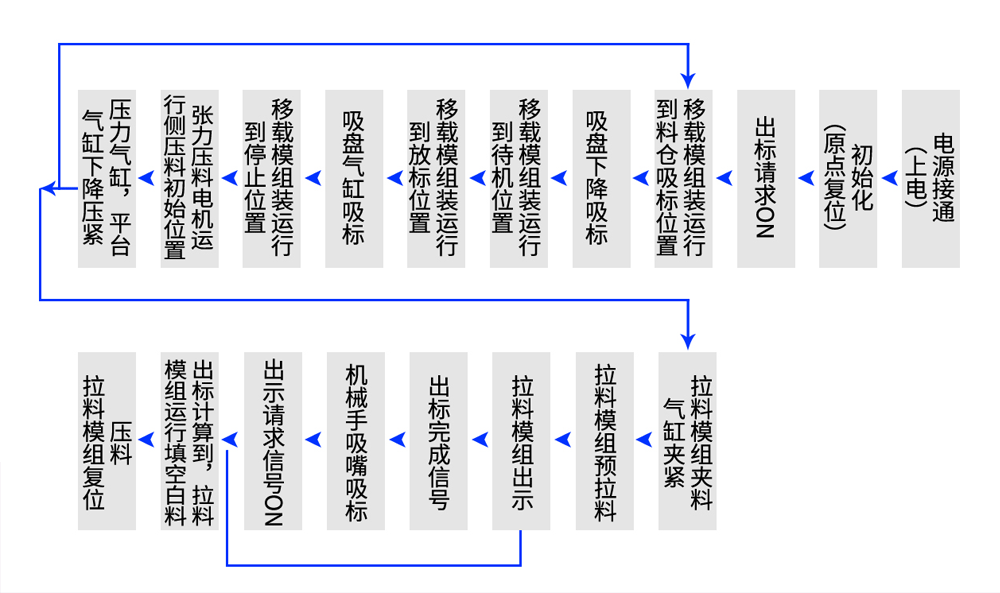

運行流程圖
參數
| 進料寬度 (底帶） |
100 | 150 | 200 |

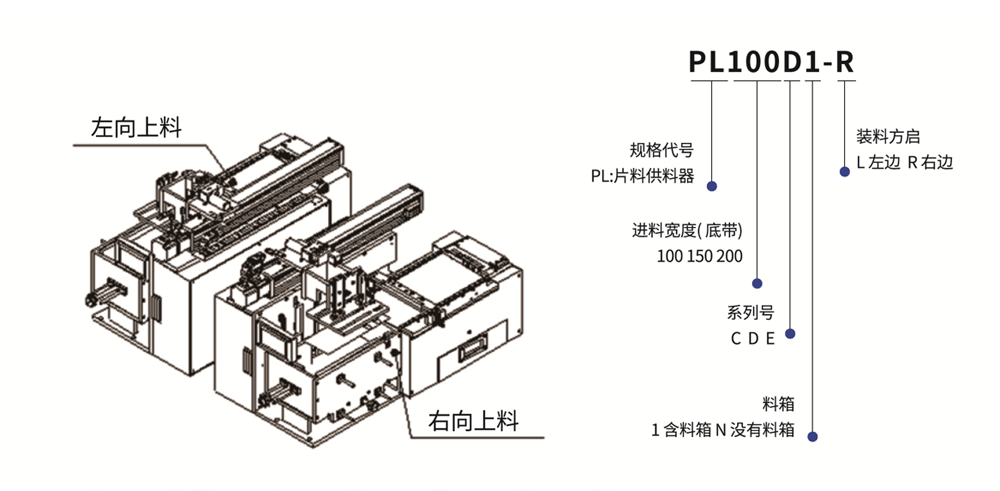

| 上料方向 | 左向上料/右向上料 | ||
| 剝標方式 | 前推剝離 | ||
| 物料定位模式 | 光電感應+軟件補償 | ||
| 接料平臺 | 納米防粘涂層（長度100mm) | ||
| 底紙長度 | ≤250mm | ≤300mm ≤300mm | |
| 送料精度 | 士0.3 | ||
| 料箱裝料深度 | 120mm | ||
| 電源 | DC24V8A (200w) | ||
| 氣源 | 0.4-0.6MPa | ||
| 通訊接口 | GPIO (NPN信號) | ||
| 剝料電機 | 同步帶+步進電機 | ||
| 移載機構 | 滾珠絲桿+步進電機 | ||
| 光纖 | 1.0X1P | ||
| 控制面板 | 4.3寸彩色觸摸屏 | ||
| 控制系統 | PLC | ||
| 機座材質 | AL.6061 | ||
| 壓料張力 | 手動可調調節 | ||
| 廢料回收 | 同步回收 | ||
| 糾偏裝置 | 擋套導向糾偏 | ||
| 外形尺寸 (mm) |
750(長)X380(寬)X475(高) | 865(長)X430(寬)X475(高) | 865(長)X480(寬)X475(高) |
